CENY PRODUCENTA – NAJWYŻSZA JAKOŚĆ – DORADZTWO TECHNICZNE
Maszyny wyposażone w wały obrotowe wymagają stosowania układu łożyskowego. W przypadku czopów o średnicach powyżej 200 mm koszt eksploatacji takiego układu może być znaczący. Dlatego inżynierom odpowiedzialnym za prawidłową pracę urządzenia zależy na jak najdłuższym czasie między awariami (wskaźnik MTBF) i łatwej obsłudze gdy konieczna będzie interwencja.
Uszczelnienie do ruchu obrotowego / uszczelnienie wałów jest bardzo ważnym elementem układu łożyskowego, który pomaga uzyskać maksymalną niezawodność. Rolą dobrze dobranej uszczelki jest uzyskanie optymalnej żywotności łożyska.
Dostępność
- średnice od 150 do 2000 mm,
- zakres ciśnień od 0.5 do 5 bar w zależności od typu,
- gumowo-tkaninowe lub w obudowie metalowej,
- olejo, wodo i chemoodporne,
- realizacja od 2 do 4 tygodni.
Do pobrania
TYPY
| TGU | TGU-MTV | TGUP | TGU-1 |
 |  |  |  |

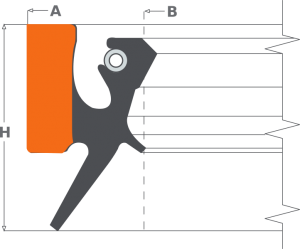

| TGU-TE | TGU-GM | TGU-VGUARD | |
 |  |  |
BUDOWA
- Podstawa gumowa wzmocniona tkaniną – NBR, FPM/FKM, HNBR,
- Warga uszczelniająca – NBR, FKM, HNBR,
- Zabudowa sprężyny zapobiegające jej wypadaniu
- Sprężyna dociskowa – AISI 302, AISI 316,
- Fazowana krawędź wargi uszczelniającej.
OPIS
- Uszczelnienie olejowe z elastycznym, wzmocnionym materiałem tekstylno-gumowym i gumową wargą uszczelniającą ze sprężyną.
- Wymagany jest docisk pierścienia,
- Siedzisko sprężyny (stal nierdzewna) jest tak zaprojektowane, aby zapobiegać przypadkowemu wypadaniu podczas montażu.
- Sprężyna dostępna również w obudowie z żywicy lub innych materiałów, do ochrony przed chemikaliami i brudem.
- Typ TGA z smarowaniem osiowym (A) i promieniowym (R).
- Typ TGR z rowkami do smarowania promieniowego (R).
ZASTOSOWANIE
- czopy cylindrów Yankee, kalandry, przewijarki papiernicze, nawijarki papieru, rozwłókniacze, czopy walców klatek walcowniczych, rolki mielące w młynach kruszyw i węgla, mieszalniki, separatory, wentylatory.
- Wymiary: średnica wewnętrzna od 150 do 2000 mm
- Prędkość liniowa: do 25 m/s
- Ciśnienie pracy: od 0 do 0.5 bara
- Temperatura pracy: – 40 ° C / + 220 ° C
- WAŻNE: Każdy typ uszczelnienia posada wyspecyfikowanie parametry pracy.

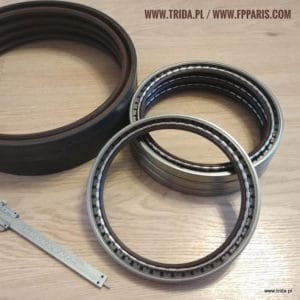

TYPY
| L2M | L2MP | L2M-PL | L2MP-PL |
 |
 |
 |
 |
| L2M-PLS | L2MP-PLS | L2M-TE | L2MP-TE |
 |
 |
 |
 |
| L2ML | L2MLP | L2ML-PL | L2MLP-PL |
 |
 |
 |
 |
| L2ML-PLS | L2MLP-PLS | L2M-FV | L2M-TE-FV |
 |
 |
 |
 |
BUDOWA
- Oprawa metalowa zewnętrzna – Fe-DC04
- Pierścień dociskowy – FE37
- Sprężyna palcowa – AISI 301
- Sprężyna spiralna – AISI 316
- Warga uszczelniająca – NBR, HNBR, FKP/FKM, MVQ
OPIS
- Opracowane specjalnie z myślą o ciężkich warunkach pracy
niewspółosiowości i duże prędkości, w których sztywność i wytrzymałość są niezbędne. - Niwelowanie niewspółosiowości do 5 mm (promieniowe do 2,5 mm).
- Rowek na średnicy zewnętrznej umożliwia operatorowi wycentrowanie uszczelnienie olejowe w otworze oprawy, ułatwiając montaż.
- Zewnętrzna metalowa obudowa uszczelki olejowej jest pomyślana jako jedna kawałek bez punktów spawania. Dostępne na żądanie z gumowymi lub żelaznymi rozpórkami.
- Warstwa uszczelniająca jest wulkanizowana na metalowej obudowie.
Zastosowanie: Przemysł papierniczy, przemysł metali pierwotnych, przemysł młynów wiatrowych, górnictwo, wytwarzanie i zaopatrywanie w energię, przemysł ogólny.
Wymiary: minimum I.D. 180 mm; Maksymalna O.D. 2000 mm
Prędkość robocza: do 40 m / s
Ciśnienie: do 0,5 bara
Zakres temperatury pracy: – 40 ° C / + 220 ° C
WAŻNE: Parametry robocze mogą różnić się w zależności od typu uszczelnienia.
TYPY
| TGU-BP – do 1 bara | TGU-BP RANN do 4 bar | TGA-BP – do 4 bar | L2M-BP – do 1 bara |
 |  |  |  |
| L1M-BP – do 1 bara | TGF-BP – do 4 bar | TGF-W BP – do 4 bar | GA – do 10 bar |
 |  |  |  |
| GAP – do 10 bar | GB – do 10 bar | GBP- do 10 bar | MB – do 10 bar |
 |  |  |  |
| MBP | |||
 |
TYPY
| VA | VEA | VAX | VEAX |
 |  |  |  |
| VS | VE | VL | VRME |
 |  |  |  |
|
|
Firma TRIDA.PL jest przedstawicielem renomowanego producenta uszczelnień przemysłowych do ruchu obrotowego – włoskiej firmy F.lli Paris Srl – ATS.F.lli Paris Srl – ATS, to wiodący dostawca uszczelnień dla przemysłu cementowego, papierniczego i hutniczego.
Program innowacji rozwijany w oparciu o networking i nieustanne badanie potrzeb Klienta gwarantuje najwyższą jakość i nowoczesną myśl techniczną w każdym rozwiązaniu węzła uszczelniającego.
Firma F.lli Paris Srl – ATS posiada certyfikat:UNI EN ISO 9001:2008 Quality System Certificate DNV
